Do czego służy wzornik do profili?
Wzornik do profili pomaga odwzorować kształt, który trudno dokładnie
opisać samymi wymiarami. Ułatwia przenoszenie konturów rur, listew,
narożników i nieregularnych krawędzi na obrabiany materiał.
Najważniejsze w skrócie
Wzornik przejmuje kontur elementu, do którego zostanie przyłożony.
Następnie pozwala przenieść ten kształt na materiał przeznaczony
do wycięcia albo dopasowania. Dzięki temu można ograniczyć liczbę
osobnych pomiarów i próbnych poprawek.
Jak działa wzornik do profili?
Narzędzie składa się z wielu ruchomych elementów, które przesuwają się
po przyłożeniu do odwzorowywanej powierzchni. Ich położenie tworzy
kopię konturu, którą można później przenieść na inny materiał.
Przykładasz wzornik
Narzędzie należy ustawić możliwie prostopadle do odwzorowywanego
elementu.
Odwzorowujesz kontur
Ruchome elementy dopasowują się do kształtu rury, listwy,
narożnika albo innej przeszkody.

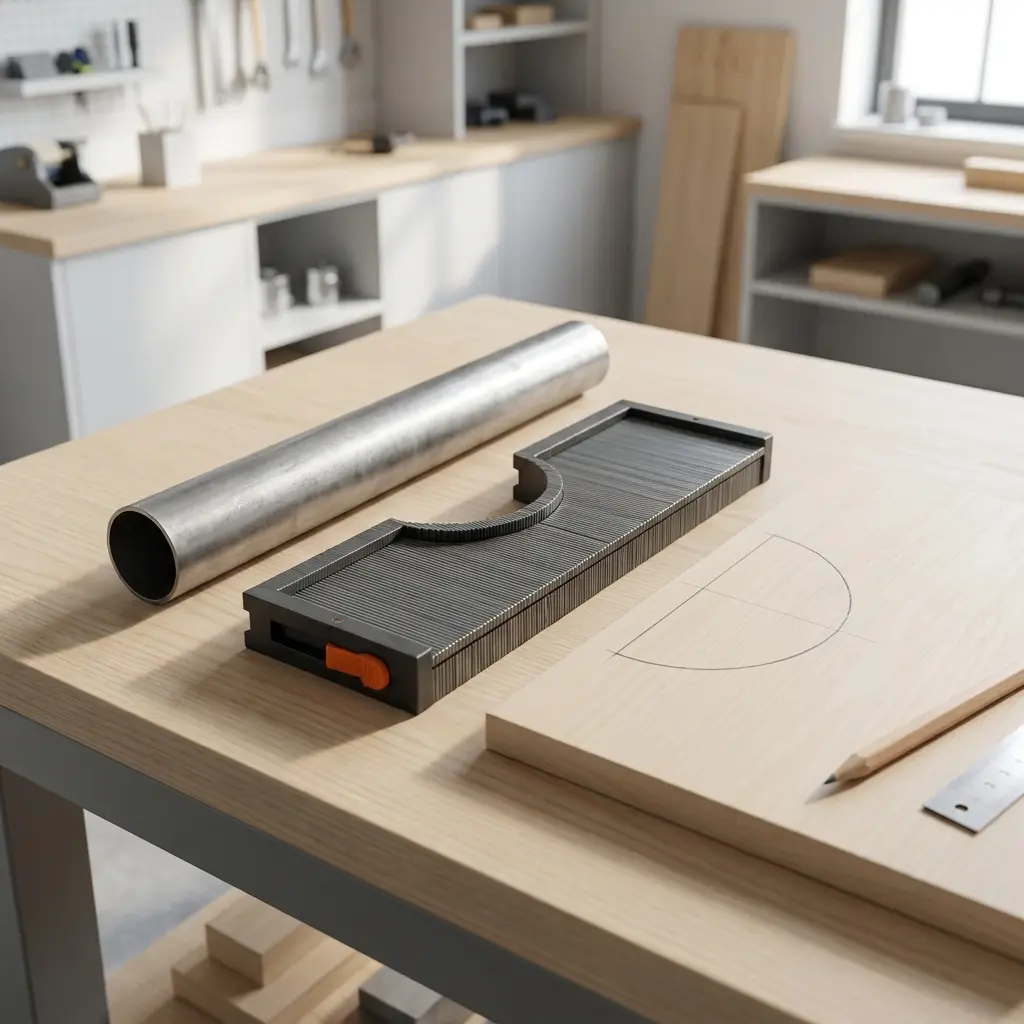

Przenosisz kształt
Gotowy kontur można obrysować na panelu, płycie, profilu
lub innym obrabianym materiale.
Przy jakich pracach wzornik pomaga najbardziej?
Największą korzyść daje tam, gdzie kształt jest nieregularny
i trudno odtworzyć go za pomocą jednej miarki lub kątownika.
Rury i przewody
Pomaga przygotować wycięcie dopasowane do zewnętrznego kształtu
rury lub przewodu.
Listwy i panele
Ułatwia dopasowanie materiału do nierównej ściany, narożnika
albo istniejącego elementu.
Profile techniczne
Pozwala przenieść nietypowy przekrój na materiał przygotowywany
do dalszej obróbki.
Montaż przy przeszkodzie
Pomaga odwzorować uskoki, nierówności i miejsca wymagające
precyzyjnego dopasowania.
Jak prawidłowo używać wzornika do profili?
Wzornik jest prostym narzędziem, ale niedokładne ustawienie
albo przesunięcie konturu może spowodować błąd podczas wycinania.
-
01
Przygotuj odwzorowywane miejsce
Usuń przeszkody i upewnij się, że narzędzie może zostać
równomiernie przyłożone do całego konturu. -
02
Ustaw wzornik prostopadle
Przechylenie narzędzia może zmienić odwzorowany kształt
i spowodować zbyt duże albo zbyt małe wycięcie. -
03
Dociskaj równomiernie
Dociśnij ruchome elementy do powierzchni bez przesuwania
całego wzornika na boki. -
04
Zablokuj ustawienie
Jeżeli wzornik posiada blokadę, użyj jej przed przeniesieniem
narzędzia na obrabiany materiał. -
05
Przenieś kontur
Przyłóż wzornik do materiału i obrysuj kształt cienkim markerem
albo ołówkiem. -
06
Sprawdź kierunek odbicia
Upewnij się, że kontur nie został przeniesiony w odwrotnej
orientacji względem miejsca montażu. -
07
Wytnij z niewielkim zapasem
Przy pierwszym dopasowaniu bezpieczniej jest pozostawić mały
margines i skorygować go po przymiarce. -
08
Wykonaj próbne dopasowanie
Przed końcowym montażem sprawdź, czy element przylega
do odwzorowywanego kształtu.

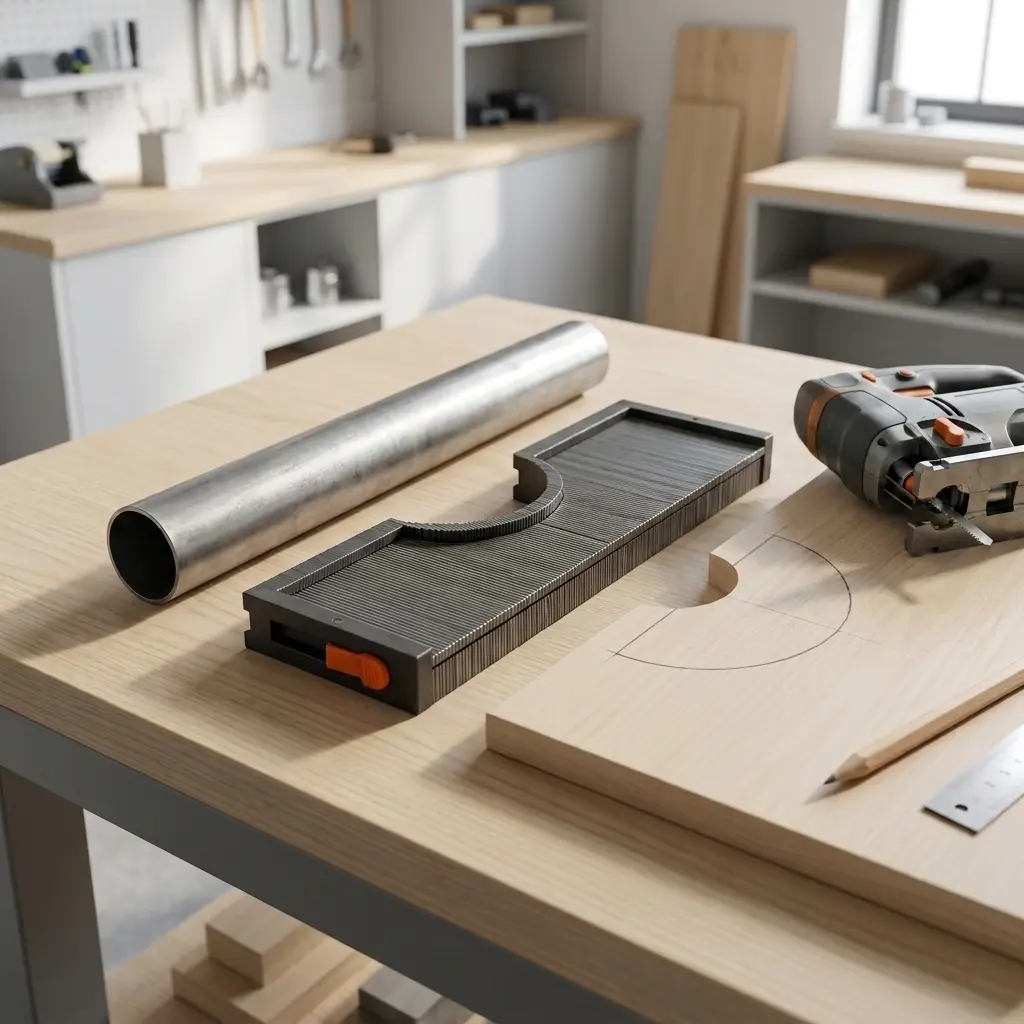

Od odwzorowania do gotowego wycięcia
Wystarczą cztery główne etapy: przyłożenie, odwzorowanie,
przeniesienie konturu i sprawdzenie dopasowania.
Praca bez wzornika i ze wzornikiem
Wzornik nie jest potrzebny do każdego prostego pomiaru,
ale może znacząco przyspieszyć odwzorowanie nieregularnej powierzchni.
Bez wzornika
- Konieczność wykonania kilku osobnych pomiarów.
- Trudniejsze odwzorowanie łuków i nieregularnych krawędzi.
- Większe ryzyko pomyłki przy przenoszeniu wymiarów.
- Więcej próbnego przycinania i dopasowywania.
- Dłuższy czas przygotowania jednego elementu.
Ze wzornikiem
- Szybkie przejęcie całego konturu.
- Łatwiejsze przeniesienie kształtu na materiał.
- Mniej dodatkowych obliczeń.
- Prostsze przygotowanie próbnego wycięcia.
- Większa powtarzalność przy podobnych pracach.
Kiedy wzornik nie jest potrzebny?
Proste narzędzie nie powinno zastępować właściwej metody pomiarowej,
jeżeli zwykła miarka i kątownik pozwalają uzyskać lepszy rezultat.
Prosty kąt 90°
Gdy trzeba odwzorować zwykłą linię prostą, kątownik będzie
szybszy i dokładniejszy.
Znane wymiary techniczne
Jeżeli wszystkie wymiary są podane w dokumentacji, należy
korzystać z narzędzi pomiarowych.
Bardzo małe detale
Rozdzielczość wzornika może być niewystarczająca do dokładnego
odwzorowania drobnych elementów.
Ścisłe tolerancje montażowe
Przy precyzyjnym pasowaniu nadal potrzebny jest dokładny pomiar
i kontrola wymiarów.
Co może zafałszować odwzorowany kształt?
-
Przyłożenie wzornika pod kątem zamiast prostopadle
do odwzorowywanej powierzchni. - Przesunięcie całego narzędzia podczas dociskania ruchomych elementów.
- Zbyt lekki docisk, przez który wzornik nie odwzorowuje pełnego konturu.
- Brak użycia blokady przed przenoszeniem kształtu.
- Odwrócenie wzornika i przeniesienie konturu w niewłaściwym kierunku.
-
Wycięcie materiału dokładnie po linii bez pozostawienia miejsca
na próbne dopasowanie. - Pominięcie kontroli gotowego elementu w miejscu docelowego montażu.
Na co zwrócić uwagę przy wyborze wzornika?
Odpowiedni rozmiar powinien wynikać z rodzaju elementów,
które najczęściej będą odwzorowywane.
-
Długość robocza
powinna obejmować cały odwzorowywany fragment. -
Głębokość odwzorowania
musi wystarczyć do rur, listew i innych przeszkód. -
Blokada kształtu
ułatwia bezpieczne przeniesienie konturu na materiał. -
Szerokość ruchomych elementów
wpływa na zdolność odwzorowania drobnych szczegółów. -
Sztywność konstrukcji
ogranicza przypadkowe przesuwanie się konturu. -
Wygodny uchwyt
pomaga równomiernie dociskać wzornik do powierzchni.
Zobacz narzędzia i akcesoria EXOMOLD
Sprawdź produkty warsztatowe pomagające w pomiarze, ustawianiu,
cięciu i montażu. Potrzebujesz nietypowego wymiaru? Możesz również
zlecić wykonanie indywidualnego elementu.
Najczęstsze pytania
Czy wzornik do profili nadaje się do rur?
Tak. Może pomóc odwzorować zewnętrzny kontur rury i przygotować
dopasowane miejsce pod jej przejście.
Czy wzornikiem można odwzorować narożnik?
Tak, o ile długość i głębokość narzędzia pozwalają objąć cały
potrzebny fragment narożnika.
Czy wzornik zapewnia idealną dokładność?
Jest narzędziem pomocniczym. Przy pracach wymagających bardzo małych
tolerancji należy dodatkowo wykonać dokładny pomiar i próbne dopasowanie.
Kiedy wzornik najbardziej oszczędza czas?
Gdy trzeba przenieść nieregularny kształt, który bez wzornika
wymagałby wykonania kilku osobnych pomiarów i poprawek.
Czy wzornik nadaje się do miękkich powierzchni?
Należy zachować ostrożność, ponieważ mocny docisk może odkształcić
miękki materiał i spowodować niedokładne odwzorowanie.
Czy warto kupić wzornik z blokadą?
Blokada jest szczególnie przydatna, gdy kontur trzeba przenieść
na materiał znajdujący się z dala od miejsca pomiaru.
